Transceptor DWDM 80KM XFP ajustável de 10 Gbps | Rede de fibra óptica |（TKX-TDxxX-3LCD80）
Detalhes do produto:
| Lugar de origem: | China, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificação: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número do modelo: | TKX-TDxxX-3LCD80 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable denpend on QTY |
| Detalhes da embalagem: | Caixa blister + caixa |
| Tempo de entrega: | 5-9 dias úteis dependendo do QTY |
| Termos de pagamento: | T/T,/Paypal,L/C |
| Habilidade da fonte: | 1000 unidades/dia |
|
Informação detalhada |
|||
| Nome do produto: | Transceptor DWDM 80KM XFP ajustável de 10 Gbps | Rede de fibra óptica |（TKX-TDxxX-3LCD80） | Tensão de alimentação: | 3,14-3,46V |
|---|---|---|---|
| Corrente de abastecimento: | 300 mA | Impedância diferencial de entrada: | 100 Ω |
| Balanço de entrada de dados de terminação única: | 180-700 mA | Diferenciação de oscilação de entrada de dados: | 400-1800 mV |
| Tempo de declaração de desativação de transmissão: | 10 nós | Balanço diferencial de saída de dados: | 300-850 mA |
| Temperatura do caso operacional: | 0 a +70°C | Garantia: | 1 ano, manutenção vitalícia |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Destacar: | Transceptor XFP DWDM 10Gbps,Transceptor XFP sintonizável 80KM,Módulo ótico do transceptor de DWDM |
||
Descrição de produto
Transceptor XFP 10Gbps sintonizável DWDM 80KM Rede de Fibra Óptica
Visão geral do produto
O transceptor XFP Tunable 10Gb/s é um transceptor de fibra óptica integrado que fornece uma ligação serial de alta velocidade a taxas de sinalização de 9,95Gb/s a 11,35Gb/s.O módulo é compatível com o acordo multi-fonte pluggable (XFP) de 10Gigabit small form factor-MSA (INF-8077i) e com o Tunable XFP for ITU Frequency Grid Applications (SFF-8477).
É conforme com o ITU-T G.698.1 padrão com espaçamento entre canais de 50 GHz para SONET/SDH, IEEE DWDM 10GBASE-ZR para alcance de 80 km (Ethernet) e DWDM 10GFC para alcance de 80 km (Fiber Channel) aplicações.
No lado da transmissão, o fluxo de dados serial de 10 Gbps é recuperado, retimado e passado para um driver de modulador.O condutor do modulador desvia e modula um laser integrado Mach-Zehnder (ILMZ) sintonizável em banda CNo lado do receptor, o fluxo de dados de 10Gbps é recuperado a partir de um amplificador de transimpedância APD/,RetificadoEste módulo possui uma interface elétrica compatível com XFI.
Aplicações
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- DWDM 80KM 10G Fibra de Canal
- DWDM SONET OC-192 e SDH STM-64
Características fundamentais
- Suporta taxas de bits de 9,95 Gb/s a 11,3 Gb/s
- Transmissor sintonizável de banda C integrado monolitamente
- Espaçamento entre canais da UIT a 50 GHz com armário de comprimento de onda integrado
- Laser e receptor APD sintonizáveis de banda C
- Comprimento máximo de ligação de 80 km
- Conector LC Full Duplex
- Impressão de XFP ligável a quente
- Suporta loopback do lado da linha e do XFI
- Não é necessário relógio de referência
- Funções de diagnóstico digital integradas
- Mecanismo padrão de libertação da fiança
- Dissipação de energia < 3,5 W
Especificações técnicas
Notas:
1) Corresponde a aproximadamente 0,4 nm.
2) Medido com pior ER; BER<10 -12 com 10,3 Gbps,2 31 - 1 PRBS.
1) Corresponde a aproximadamente 0,4 nm.
2) Medido com pior ER; BER<10 -12 com 10,3 Gbps,2 31 - 1 PRBS.
Características da interface elétrica
Nota:
1) O valor máximo da potência total é especificado para toda a gama de temperatura e tensão.
2) Após acoplamento interno AC.
3) Em terminação diferencial de 100 ohms.
4) Perda de sinal é um colector aberto que deve ser puxado com uma resistência de 4,7 k - 10 kohm a 3,15 - 3,6 V. A lógica 0 indica funcionamento normal; a lógica 1 indica nenhum sinal detectado.
1) O valor máximo da potência total é especificado para toda a gama de temperatura e tensão.
2) Após acoplamento interno AC.
3) Em terminação diferencial de 100 ohms.
4) Perda de sinal é um colector aberto que deve ser puxado com uma resistência de 4,7 k - 10 kohm a 3,15 - 3,6 V. A lógica 0 indica funcionamento normal; a lógica 1 indica nenhum sinal detectado.

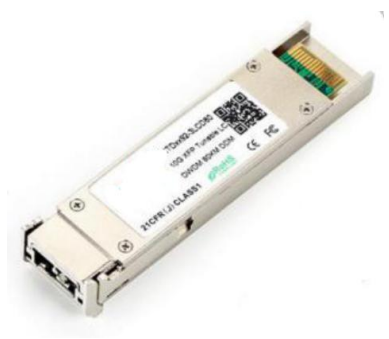

Imagens do produto
Por que escolher o TAKFLY?
- Mais de 26 anos de experiência na fabricação de produtos de fibra óptica
- 450+ trabalhadores de montagem com mais de 3 anos de experiência
- 10+ Engenheiros de I&D dedicados à inovação
- 16 Máquinas de injecção e linhas de produção importadas da Alemanha
- 30 máquinas de ensaio, incluindo instrumentos de ensaio OTDR, 3D, VFL, IL&RL
- Equipamento de ensaio completo: testadores de resistência à tensão, testadores de resistência à esmagamento, testadores de medidores de potência, verificadores de luz
- Aceitação da marca OEM
- Participação na exposição global: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controle de qualidade
- Verificação pontual das matérias-primas antes da produção
- Inspecção completa após cada processo individual
- Verificação completa da produção a meio termo
- Inspecção completa do produto acabado antes da embalagem
- Verificações pontuais antes do envio
Informações de entrega
- Provas: 1-3 dias úteis
- Ordens de produção em massa: 3-7 dias úteis
- Embalagem: sacos de plástico, caixotes e paletes disponíveis mediante pedido
Perguntas Frequentes
P1: Como posso obter o seu catálogo e lista de preços?
Forneça o seu e-mail ou informações de contacto através do nosso website para receber o nosso catálogo e lista de preços.
P2: Posso negociar os preços?
Sim, podemos considerar descontos para cargas de vários contentores de mercadorias misturadas.
Q3: Quanto serão os encargos de transporte?
Os encargos de envio dependem do tamanho do envio e do método de envio.
P4: Posso visitar-te?
Certamente! Nossa fábrica está localizada em Shenzhen, China. Por favor, entre em contato conosco para agendar uma consulta.
Q5: E se houver problema de qualidade quando recebermos os produtos?
Se encontrar problemas de qualidade ao desembalar, por favor tire fotos para nossa referência.juntamente com a implementação de melhorias de qualidade para a produção futura.
Q6: Quais são os seus termos de embalagem?
Normalmente embalamos mercadorias em caixas de blister e caixas de cartão, mas podemos acomodar pedidos de embalagem personalizados dos clientes.
Q7: Quais são os seus termos de pagamento?
T/T 30% como depósito, e 70% de saldo antes da entrega.
Q8: Quais são os seus termos de entrega?
EXW, FOB, CFR, CIF, DDU
Q9: Que tal o seu prazo de entrega?
Geralmente 5-7 dias úteis após o recebimento do pagamento antecipado.
Q10: Você pode produzir de acordo com as amostras?
Sim, podemos fabricar produtos com base em suas amostras ou desenhos técnicos.
